簡易式ピントゲージ作成 ( 天文学 ) - 星への誘い

斜鏡スパイダー改造に続いて、ピントゲージを作りました。
R200SSの接眼部は、当初は微動フォーカサーへの改造を検討していましたが、TeamBLSのベテラン
メンバーでピントゲージ製作者の「けーたろさん」から一眼レフでの星雲・星団の撮影なら
微動フォーカサーよりピントゲージの方が良いとのアドバイスをもらいました。

ピントゲージなら、誠報社のNZピントゲージが有名ですが、値段が高いし取り付けが面倒そうなので、
自作する事にしました。
東急ハンズ経由でダイヤルゲージを購入しました。就職活動時に門前払いを受け、今は不正輸出で
評判を落としたメーカーなので気に入らないのですが、他社の情報が無いので仕方なくです。
（就職できなくて良かったかも）
他のパーツは、自宅の部品箱から探し出したプレート2枚とネジ3組だけで完成で、費用も半分
以下で済みました。

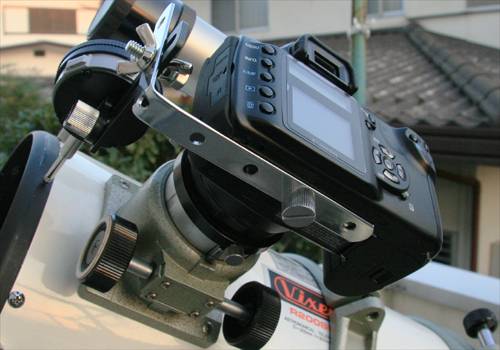

取り付けは方法は到って簡単。一眼デジ底部の三脚ネジを利用してＬ型プレートを取り付けます。
そのＬ型プレートに鏡筒との距離調節用プレートを取り付け、その先にダイヤルゲージをセット
するだけです。基準点は鏡筒外面を使います。
カメラを回転させた時は、距離調節用プレートの取り付け角度と長さを変えれば問題ないでしょう。
実際に試してみたら、R200SSの接眼部のラック＆ピニオンで10μ単位の調整は可能でした。

このピントゲージは合焦位置をピントゲージの値を頼りに固定する方法では無く、一眼デジの
ファインダーで大まかにピントを合わせてから、ピントゲージの目盛りで10μ単位にドロー
チューブを繰り出しながら何枚か撮影し、その中で最もピントが合った目盛りの位置に戻して
固定する方法です。
毎回、ピント合せが必要ですが、温度変化などを考慮するとこの方が精度が良いと思っています。
