カシオのデジカメ ＱＶ−８０００ＳＸ の改造

デジカメでは、オリオン星雲等のＨαの赤色星雲は、赤く写りません。
それは、ＣＣＤが可視光以外に赤外線にも感じるので、赤外線除去フィルタが
使われているからです。
そこで、その赤外線除去フィルタを外してみることにしました。
条件が良い時に、Ｍ８干潟星雲でも撮影して、赤外線除去フィルタ除去の効果を
確認してみます。

以下にカシオのQV-8000SXの赤外線除去フィルタを取り外し手順を示します。

１．レンズ部分のカバー取り外し
　　QV-8000SXは、レンズ部分がデジカメ本体から分離しているので、ＣＣＤの取り出しが
　　非常に容易です。

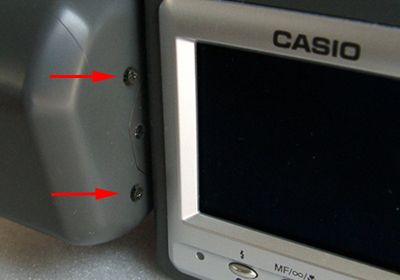

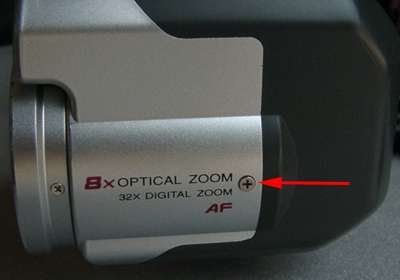

　　まず、レンズカバーの３個のネジを外します。（下の画像の矢印のネジです）

　　

　　

　　次に、灰色のレンズカバーの後ろ半分を思い切って後ろに引いて外します。
　　カバーは爪で止まっているので、壊れるのではと思う位に引っ張らないと

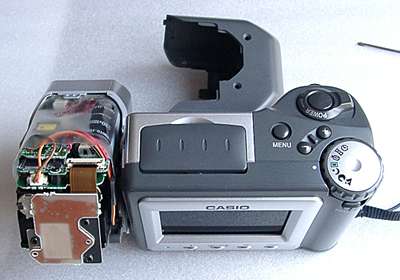

　　外れません。次の画像が、カバーを外した状態です。

　　

２．ＣＣＤの取り外し

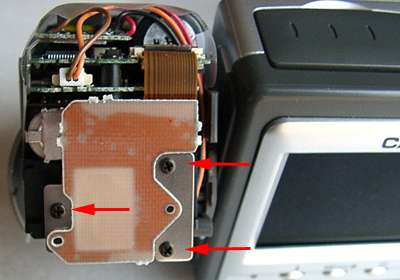

　　レンズカバーが外れたら、レンズ部分の最後尾に３個のネジが見えます。
　　それを取ると、ＣＣＤを外す事ができます。次の画像の矢印で示すネジです。

　　

３．赤外線除去フィルタ取り外し

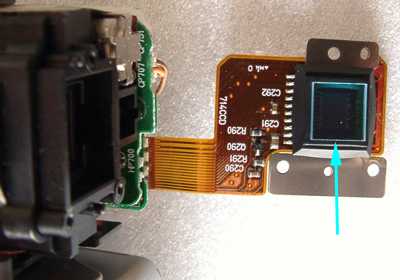

　　ＣＣＤを外すと、ＣＣＤの上に水色の四角いガラスが乗っています。
　　それが、赤外線除去フィルタです。赤外線除去フィルタは、ただ乗っている
　　だけなので、持ち上げると簡単に取れます。

　　

　　赤外線除去フィルタを取り外したら、あとは元通りに組み立てるだけです。
　　なお、赤外線除去フィルタを取り外すと、マクロ以外ではピントが合わなくなるので、
　　普段も使う時は、Ｈαの赤色星雲を撮影する時だけ、赤外線除去フィルタを取り外して
　　使う必要があります。
